Apollo
Produktinformationen

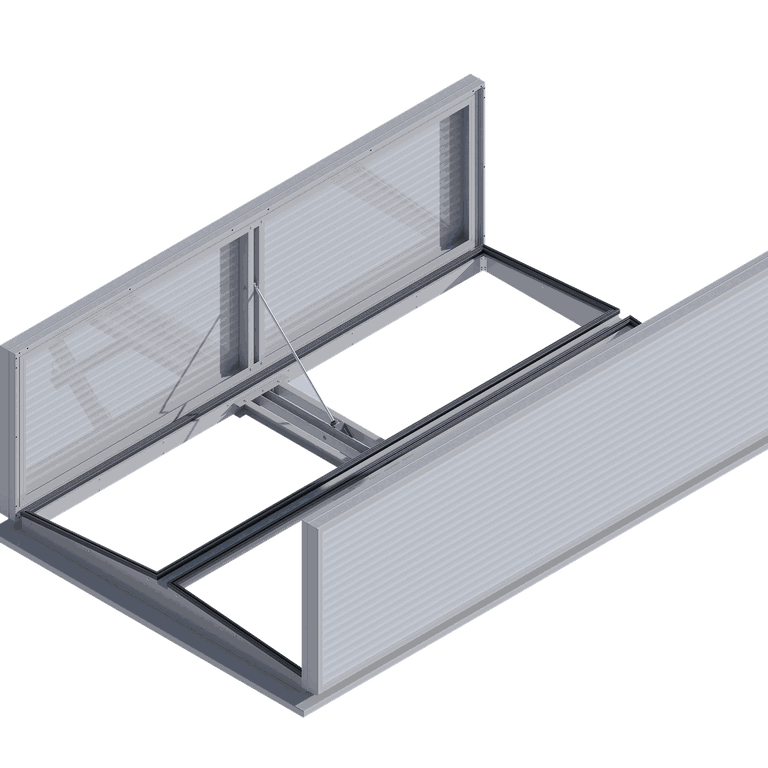

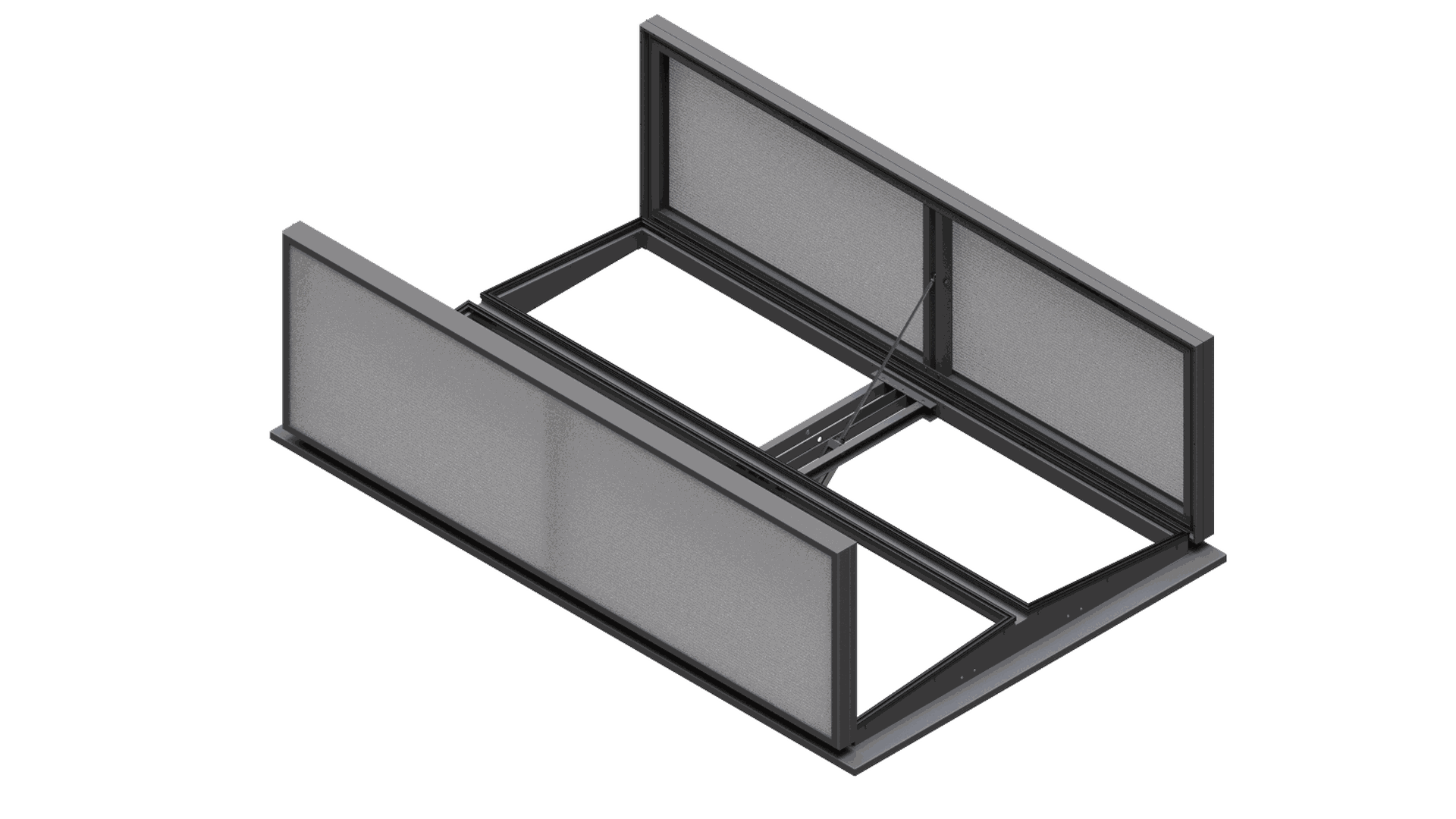

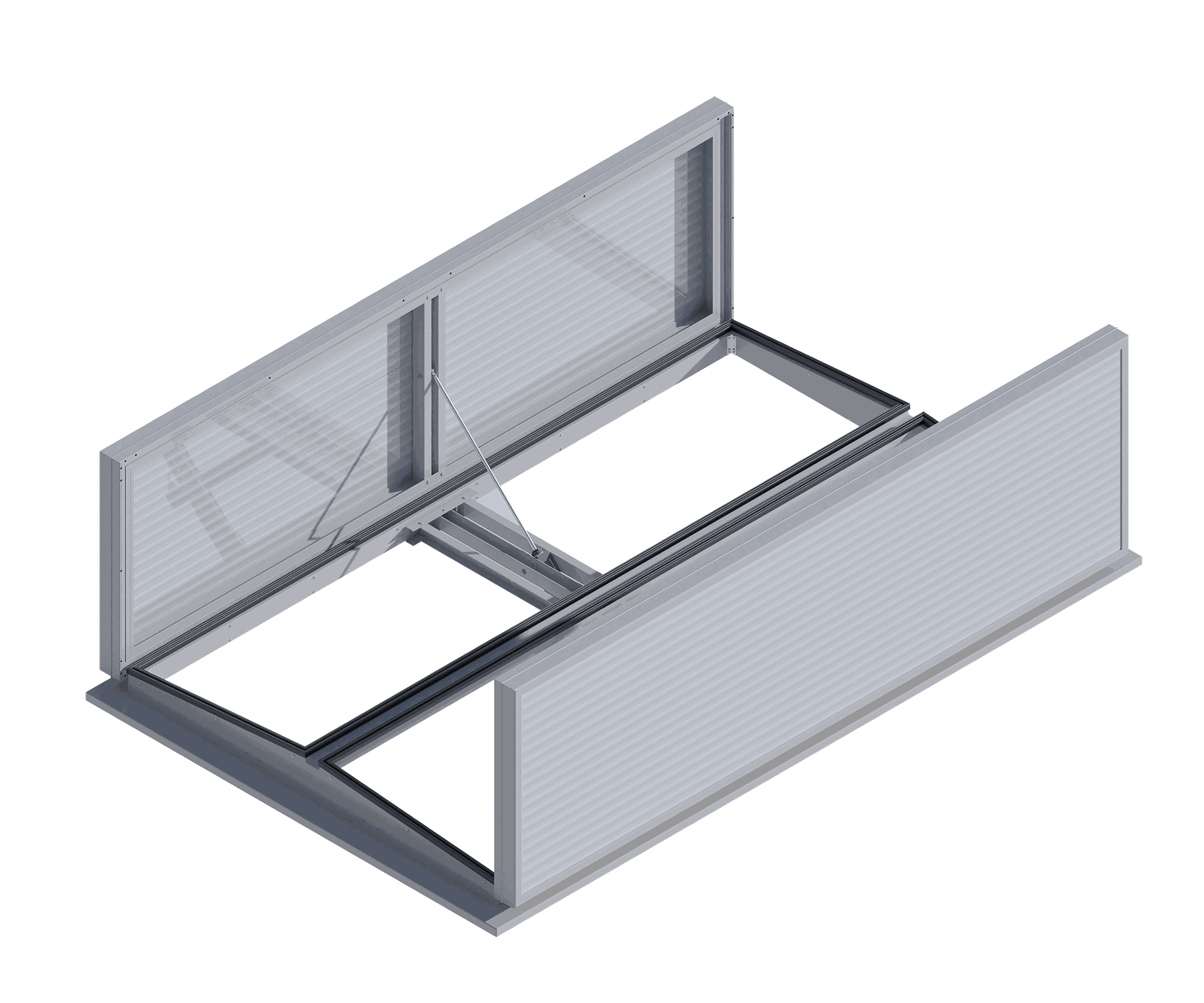

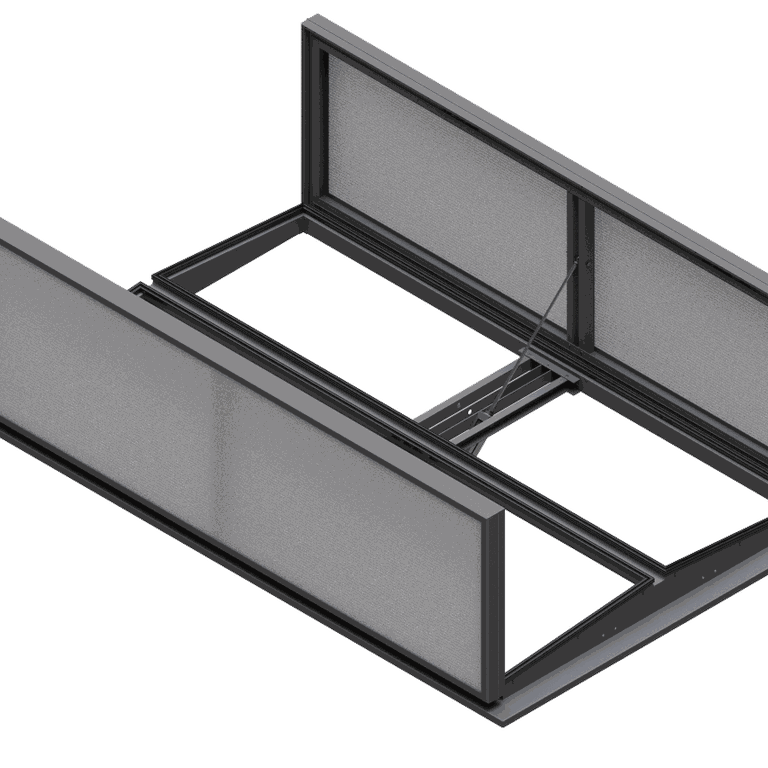

Apollo ist ein nach EN 12101-2 und VdS zertifizierter natürlicher Rauch- und Wärmeabzug (NRA) für Industrie-, Gewerbe- und Kommunalbauten. Er besteht aus korrosionsbeständigem Aluminium und verfügt über umlaufende EPDM-Dichtungen für geringe Luftdurchlässigkeit. Erhältlich ist er in thermisch getrennter, isolierter oder einschaliger Ausführung mit Hauben aus Polycarbonat, Aluminium oder Glas.
Produkt-Highlights
- Thermisch getrennte, isolierte oder einschalige Versionen
- EN 12101-2 und VdS-zertifiziert
- Klassifizierung nach EN 1873 („Lichtkuppeln aus Kunststoff“)
- Als Polycarbonat-, Aluminium- oder Glashauben-Variante erhältlich
- Integrierte Durchsturzsicherung
- Leichte Bauweise
- Hergestellt nach den Anforderungen der ISO 9001 (Qualitätsmanagementnorm)
- Hohe Rauchabzugsleistung
- Verfügbar bis zu einer maximalen Breite x Länge von 2500 x 3000 mm in mm-Schritten
Technische Informationen
Dimensions
- Gerätebreite: von 1000 mm bis 2500 mm (in mm-Schritten)
- Länge der Einheit: von 1000 mm bis 3000 mm (in mm-Schritten)
Base Options
- Nicht isolierte Basis
- Doppelschalige isolierte Basis
- Thermisch getrennte Ausführung von Basis und Hauben
Flaps
Die Apollo-Lüfterhauben bestehen entweder aus isolierten Aluminiumplatten oder aus verschiedenen Arten von Polycarbonat-Stegplatten oder Isolierglasplatten und werden in Rahmen aus Aluminium-Strangpressprofilen eingespannt. Die Platten werden so montiert, dass die Wärmeausdehnung berücksichtigt wird und keine Schäden durch Schrauben entstehen.
Die Hauben sind leicht geneigt, so dass Regenwasser abfließen kann und die Hauben nicht verschmutzt werden.
Die Hauben wurden einer Vielzahl von Tests unterzogen, z. B. auf Schlagfestigkeit, Hagelbeständigkeit, akustische Eigenschaften und vieles mehr.
Haubenvarianten im Überblick:
16 mm starke Polycarbonat-Stegplatte
- Farbe: grau-transparent, transparent oder nicht-transparent
16 mm dicke hagelbeständige Polycarbonat-Stegplatte
- Farbe: nicht-transparent
10 mm Polycarbonat + 6 mm Massivplatte
- Farbe: transparent oder undurchsichtig
32 mm dicke Polycarbonat-Stegplatte
- Farbe: transparent oder nicht-transparent
- Doppelstegige isolierte Aluminiumhauben
Glashauben
- Ausgestattet mit Standard-Isolierglas (28mm, 30mm, 32mm).
- Ausgestattet mit nicht isolierendem Glas nach Kundenspezifikation (Dicke von 24 mm bis 40 mm und maximales Gewicht 45 kg/m²)
Controls
Der Apollo-Haubenlüfter wird durch jeweils zwei Antriebe elektrisch oder pneumatisch geöffnet oder geschlossen.
Es stehen folgende Antriebe zur Verfügung:
- 24 V DC elektrische Antriebe
- 230-V-AC-Elektroantriebe - Diese benötigen im Vergleich zu 24-V-DC-Antrieben wesentlich kleinere Kabel. Dies reduziert den Verkabelungsaufwand erheblich.
- Doppeltwirkende Pneumatikzylinder
Die Antriebe werden exakt auf die jeweiligen Anforderungen des Projektes ausgelegt, was zu geringeren Betriebs- und Verkabelungskosten führt.
Thermal Performance (U-Value)
- Bis zu 1,31 W/m²K je nach gewählter Produktvariante
Certifications
Gemäß EN 12101-2
- Windlastklasse: WL 1500
- Schneelastklasse: Variabel, bis zu 6500 N/m²
- Betriebstemperatur: T(00) / T(-15)
- Widerstandsfähigkeit gegen Hitze: B300 - E
Verlässlichkeit:
- Rauchabzug: 1000 Zyklen
- Alltägliche Belüftung: +10000 Zyklen
In Übereinstimmung mit EN 1873
- Wasserdichtheit: Bestanden
- Widerstand gegen aufwärts gerichtete Lasten: UL 1500 / UL 3000
- Beständigkeit gegen abwärts gerichtete Lasten: DL 3000
- Schlagfestigkeit gegen einen kleinen harten Körper: Bestanden
- Schlagzähigkeit gegen einen großen weichen Körper: SB 600 / SB 1200
- Brandverhalten: Klasse E
- Luftdurchlässigkeit: AP12
Additional performance classes
- Luftdurchlässigkeit Polycarbonat bei 50 Pa: 0,35 m³/hm²
Durchsturzsicherheit für geschlossene Einheit nach GS-BAU-18
- 600J, 1200J und Dauerhaft
- Durchsturzsicheres integriertes Gitter 1200J nach EN 1873
- Hagel- und Kugelfallschutz wurde geprüft
- Luftdurchlässigkeit nach EN12207 Klasse 3 : 2,25 m³/hm² bei 100Pa für Apollo mit Glas
- Wasserdichtigkeit nach EN12208 Klasse E900 für Apollo mit Glas
- Windlast für Fenster und Türen nach EN12210 Klasse C1 für Apollo mit Glas
Acoustics
- Mit Glashaube: Bis zu 35,0 dB
- Mit Aluminiumhauben: Bis zu 30,0 dB
- Mit Polycarbonat-Hauben: Bis zu 26,0 dB
