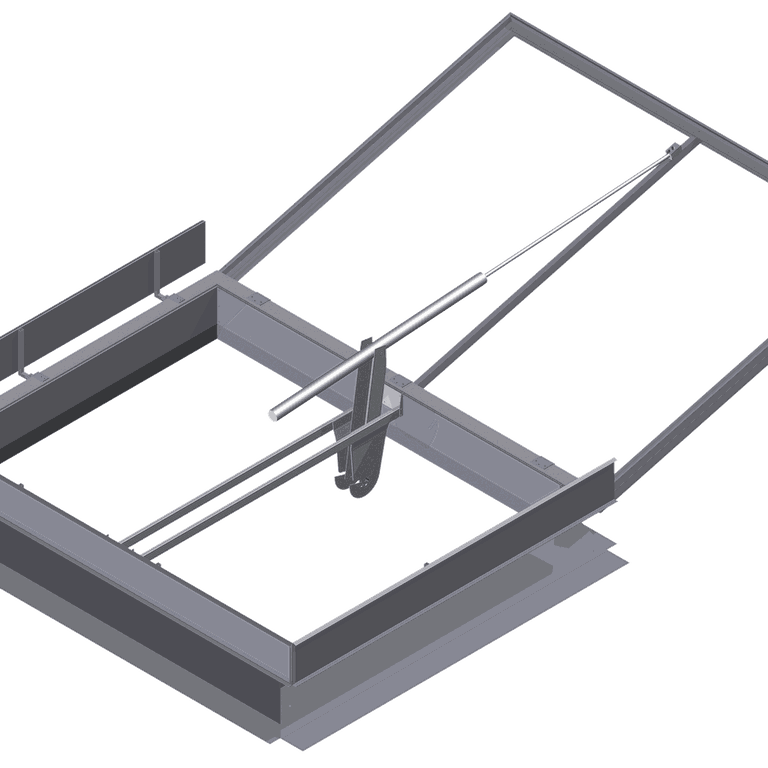

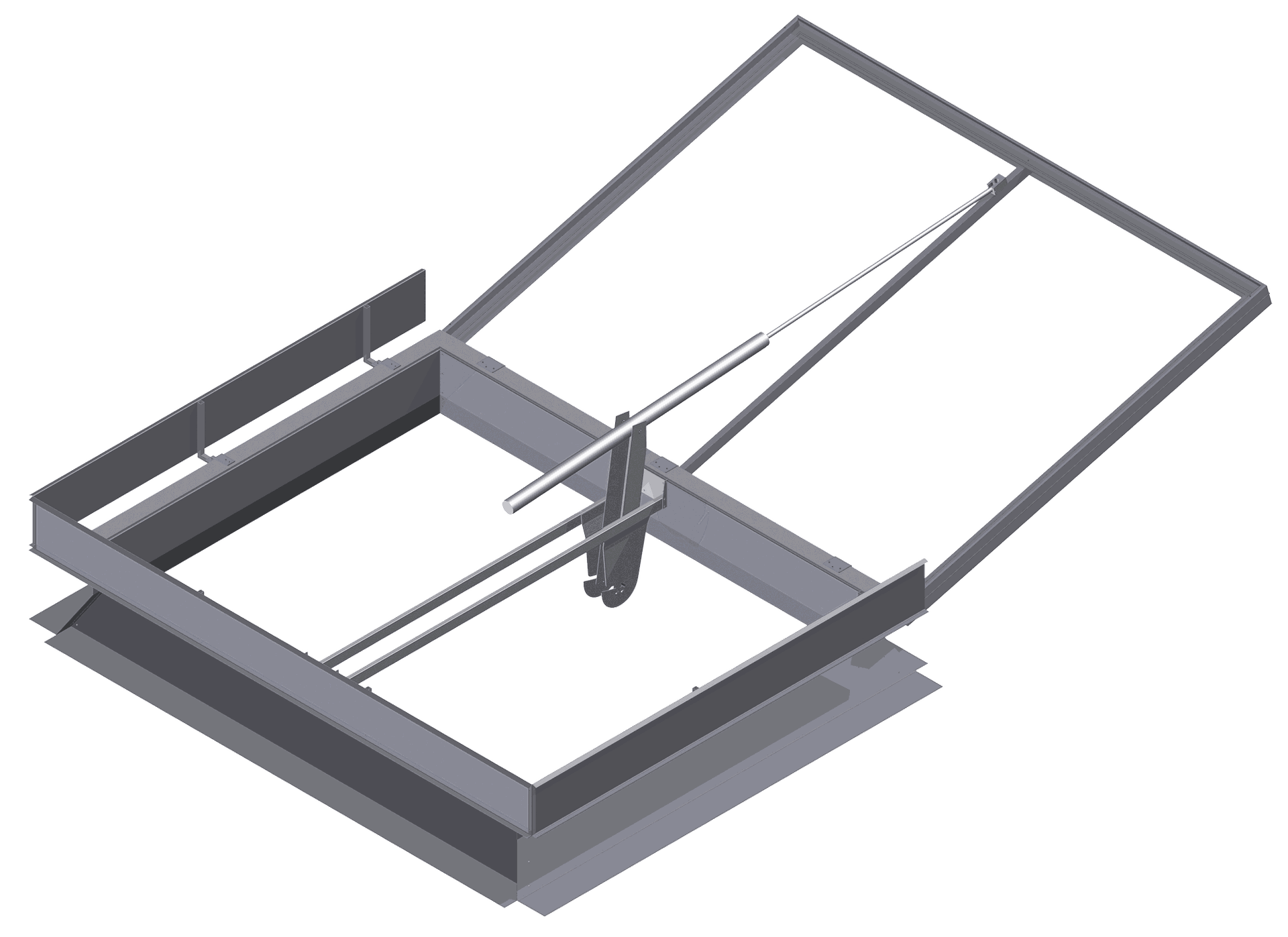

Apollo Mono
Produktinformationen
Der nach EN 12101-2 zertifizierte und VdS-geprüfte Apollo Mono ist ein natürliches Rauch- und Wärmeabzugsgerät, das vor allem in industriellen, gewerblichen und kommunalen Gebäuden eingesetzt wird. Der Apollo Mono ist ein hocheffizienter Rauchabzug für Brände mit großen Mengen an Rauch, der sich durch eine hervorragende thermische Leistung und eine leichte Bauweise auszeichnet. Mehrere Optionen wie Isolierung und/oder Windabweiser sind erhältlich, um alle Projektanforderungen zu erfüllen.
Produkt-Highlights
- Wetterfeste Belüftung: Seitenklappen und Windabweiser für effiziente, aerodynamische Belüftung
- Gut geeignet für verschiedene Einbauszenarien
- Erhältlich mit isolierter Basis
- Akustik bei komplett geschlossenen Hauben bis zu 26dB
- Dauerhaft durchsturzsicher geprüft nach GS-Bau-18 im geschlossenem Zustand
- Bei regensicherer Permanentlüftung einen R´w Wert von 15 dB
- Freie Wahl bei der Farbgebung
- Sehr gute Leistungsklassen nach EN 12101-2
- Gefertigt nach den Anforderungen der ISO 9001 (Qualitätsmanagement-Norm)
- Rauchabzug mit hohem Volumen
- Kann das Innere des Gebäudes entweder beleuchten oder verdunkeln
Ihr Projekt im Fokus
Die passende Lösung für Ihr Projekt
Sie planen ein konkretes Projekt oder möchten klären, welches System für Ihre Anforderungen geeignet ist? Unsere Experten unterstützen Sie bei der Auswahl und technischen Auslegung – abgestimmt auf Gebäude, Nutzung und projektspezifische Anforderungen.
Technische Informationen
Dimensions
- Gerätebreite: von 1000 mm bis 1900 mm (in mm-Schritten)
- Länge des Geräts: von 1000 mm bis 3000 mm (in mm-Schritten)
Installation
Erhältlich in einer Vielzahl von Größen und Sockelausführungen, wodurch sich das Produkt problemlos an einem Aufkantung oder an den meisten Dachtypen befestigen lässt.
Base
Entweder ein einwandiger Sockel oder ein doppelwandiger Sockel mit Dämmung.
Flaps
Die Apollo ATI-Lüfterklappen bestehen entweder aus isolierten Aluminiumplatten oder aus verschiedenen Arten von Polycarbonat-Stegplatten und werden in Rahmen aus Aluminium-Strangpressprofilen eingespannt. Die Platten werden so montiert, dass die Wärmeausdehnung berücksichtigt wird und keine Beschädigungen durch Durchschrauben entstehen.
Die Klappen sind leicht schräg gestellt, so dass Regenwasser abfließen kann und sie nicht verschmutzen. Die Klappen wurden außerdem einer Vielzahl von Tests unterzogen, z. B. auf Schlagfestigkeit, Hagelfestigkeit, akustische Eigenschaften und vieles mehr.
Die folgenden Klappenvarianten sind erhältlich:
- 16 mm dicke Polycarbonat-Stegplatte Farbe: grau undurchsichtig, transparent oder undurchsichtig
- 16 mm dicke hagelsichere Polycarbonat-Stegplatte Farbe: nicht-transparent
- 32 mm dicke Polycarbonat-Stegplatte Farbe: transparent oder undurchsichtig
- Doppelstegige isolierte Aluminiumklappen
Controls
Der Klappenlüfter Apollo ATI wird durch jeweils zwei Antriebe elektrisch oder pneumatisch geöffnet oder geschlossen.
Es stehen folgende Klappenantriebe zur Verfügung:
- Elektrische Antriebe 24 V DC
- Doppeltwirkende Pneumatikzylinder
Die Antriebe werden exakt auf die jeweiligen Anforderungen des Projekts abgestimmt, was sich in geringeren Betriebs- und Verkabelungskosten niederschlägt.
Side flaps
Die Seitenklappen des Apollo ATI-Lüfters werden entweder elektrisch oder pneumatisch durch jeweils eine Antriebseinheit geöffnet oder geschlossen.
Folgende Seitenklappenantriebe sind verfügbar:
- Elektrischer Antrieb 24 V DC
- Pneumatikzylinder mit integrierter Feder / Dru
Performance classes
Nach EN 12101-2
- Windlastklasse: WL 1500
- Schneelastklasse: Variabel, bis zu 6500 N/m²
- Betriebstemperatur: T(00) / T(-15)
- Widerstandsfähigkeit gegen Hitze: B300 - E
Verlässlichkeit:
- Rauchabzug: 1000 Zyklen
- Tägliche Lüftung +10000 Zyklen
Zusätzliche Leistungsklassen
- U-Wert: Bis zu 1,69 W/m²K (wenn vollständig geschlossen)
Schalldämmung:
- Mit Aluminiumklappen:
- Wenn vollständig geschlossen: 26,0 dB
- Mit offenen Seitenklappen: 15,0 dB
- Mit Polycarbonatklappen:
- Wenn vollständig geschlossen: 20,0 dB
- Mit offenen Seitenklappen: 14,0 dB
- Durchsturzsicher: Durchsturzsicher über viele Jahre bis zu 1200 J nach GS-BAU-18
- Beständigkeit gegen Hagel und Stöße geprüft
- Rauch-/Wärmeabzugsgerät mit integrierter, regensicherer Permanentlüftung
- Volumenstarke Schönwetterlüftung
- Variable Steuerungs- und Betätigungsmöglichkeiten
- Niedriges Eigengewicht
- Günstige Anschaffungs-/Montagekosten
- Umgebungstemperatur T (00) oder T (-15)
- Windlast - WL1500
- Wärmebeständigkeit - B300 E
- RE 1.000 und 10.000 Zyklen als Doppelfunktionsgerät
- Cv-Wert bis 0,69
