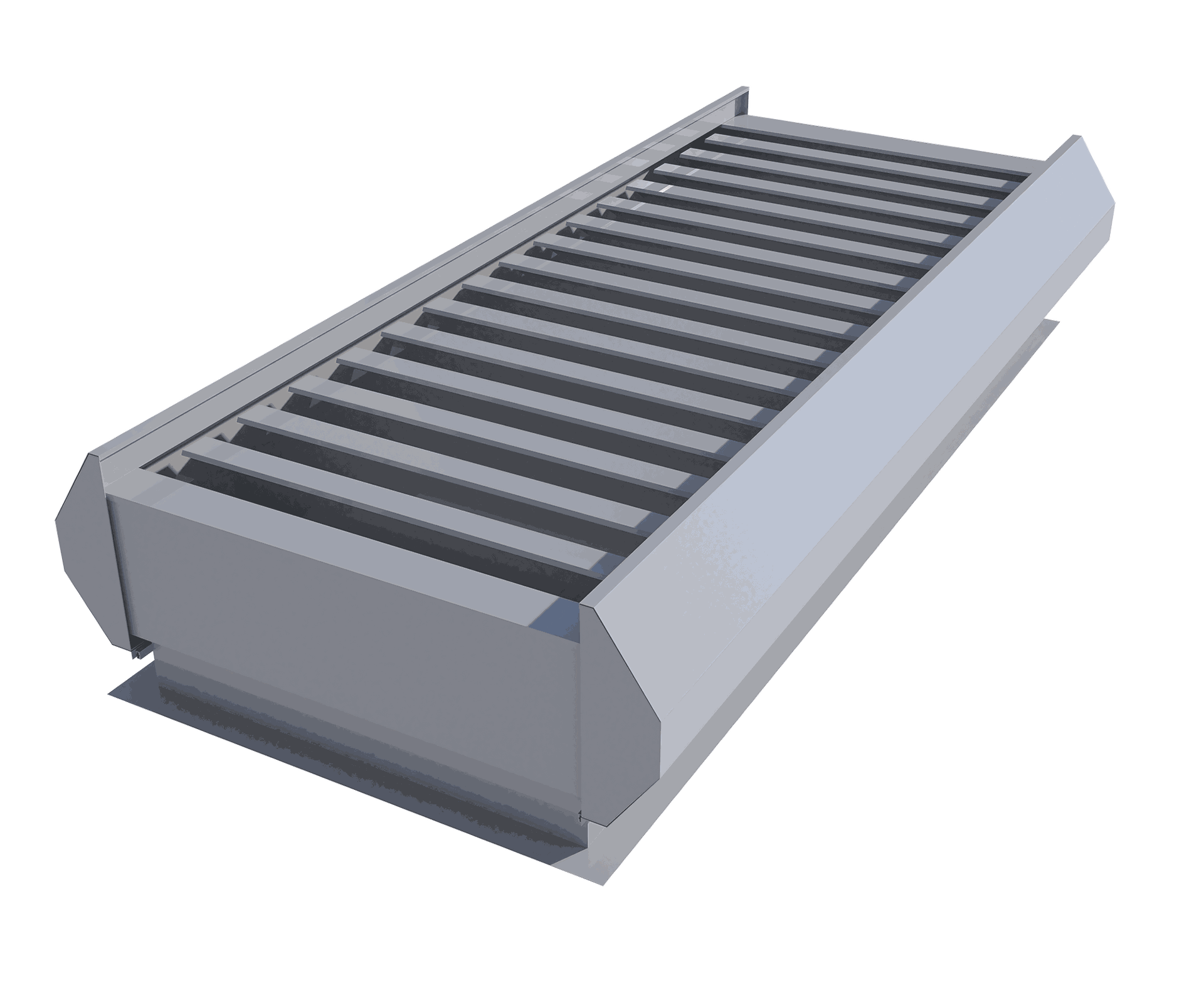

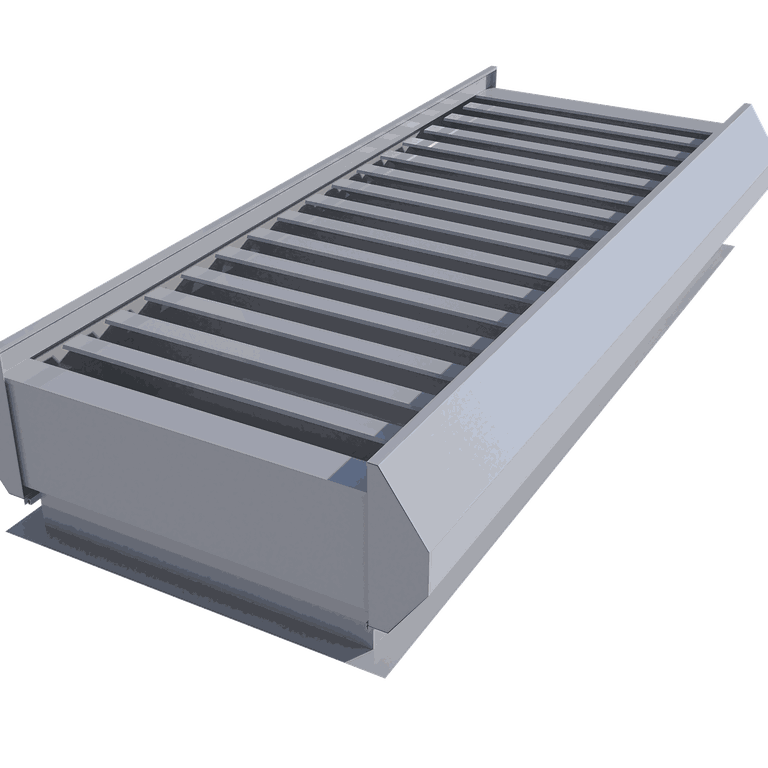

Labyrinth 5S
Produktinformationen
EN 12101-2 zertifizierter natürliches RWA für kontinuierliche, regensichere Belüftung. Ideal für hitze- und lärmintensive Umgebungen wie Fabriken. Lamellen und Regenrinnen leiten Regenwasser vom Ventilator ab, machen ihn wetterfest und anpassbar.
Produkt-Highlights
- Wetterfeste Belüftung: Labyrinth-Lamellen und Regenrinnen bieten aerodynamische Effizienz auch bei schlechtem Wetter
- EN 12101-2 zertifiziert als natürlicher Rauch- und Wärmeabzugsventilator
- Schalldämpfung durch den Einsatz von Baffeln
- Entwickelt, um große Mengen an Wärme aus dem Gebäudeinneren abzuführen
- Erhältlich bis zu einer Breite von 500 mm x 3800 mm
- Erhältlich bis zu einer Länge von 500 mm x ∞ mm
- Geringes Eigengewicht
- Hergestellt in Übereinstimmung mit den Anforderungen der ISO 9001 (Qualitätsmanagementnorm)
- Kann genutzt werden, um Gebäude mit natürlichem Tageslicht zu versorgen
- Ermöglicht eine kontinuierliche, wettergeschützte Entlüftung
Technische Informationen
Dimensions
- Erhältlich bis zu einer Breite von 500 mm x 3800 mm
- Erhältlich bis zu einer Länge von 500 mm x ∞ mm
Base and louvres
Der Sockel besteht aus einem Aluminiumgehäuse, in das die Lamellen eingebaut werden. Diese Lamellen bilden labyrinthartige Kanäle, durch die der Schall reflektiert wird, wodurch der Geräuschpegel erheblich reduziert wird. Darüber hinaus sind die Lamellen mit Profilen versehen, die das Regenwasser auffangen, das dann über zwei Rinnen auf das Dach abgeleitet wird. Neben der Geräuschminimierung gewährleistet dieser Ventilator auch eine hohe Lüftungsleistung, selbst bei Regen.
Controls
Die Labyrinthjalousie wird entweder elektrisch oder pneumatisch geöffnet. Es besteht auch die Möglichkeit, die Lamellen fix geöffnet zu haben.
Es stehen folgende Antriebe zur Verfügung:
- 24 V DC elektrische Antriebe
- 230 V AC elektrische Antriebe
- Doppeltwirkende Pneumatik-Zylinder
- Keine Steuerung, Lamellen offen
Certifications & Test Results
In Übereinstimmung mit EN 12101-2:
- Windlastklasse: WL 1500 - WL 11400
- Schneelastklasse: Variabel bis SL 1000
- Betriebstemperatur: T(00) / T(-15) / T(-25)
- Widerstandsfähigkeit gegen Hitze: B300 - E oder B300 - A1
Reliability
- Rauchabzug: 1000 Zyklen
- Alltägliche Belüftung: +10000 Zyklen
Additional performance classes
- Schalldämmung: Bis zu 18,5 dB (bei Verwendung von Schalldämpfern)
