Lüftungssystem für Medline in Kleve
Für das europäische Distributionszentrum von Medline in Kleve realisierte Colt ein lufttechnisches Gesamtkonzept für Lüftung, Entrauchung und Tageslichtnutzung. Typhoon-Entlüfter, ColtLite-Lamellenfenster und Cosmotron-Lichtbänder unterstützen sichere Betriebsbedingungen und eine gleichmäßige Ausleuchtung der Lagerhallen.
Lufttechnisches Gesamtkonzept für das Medline-Distributionszentrum

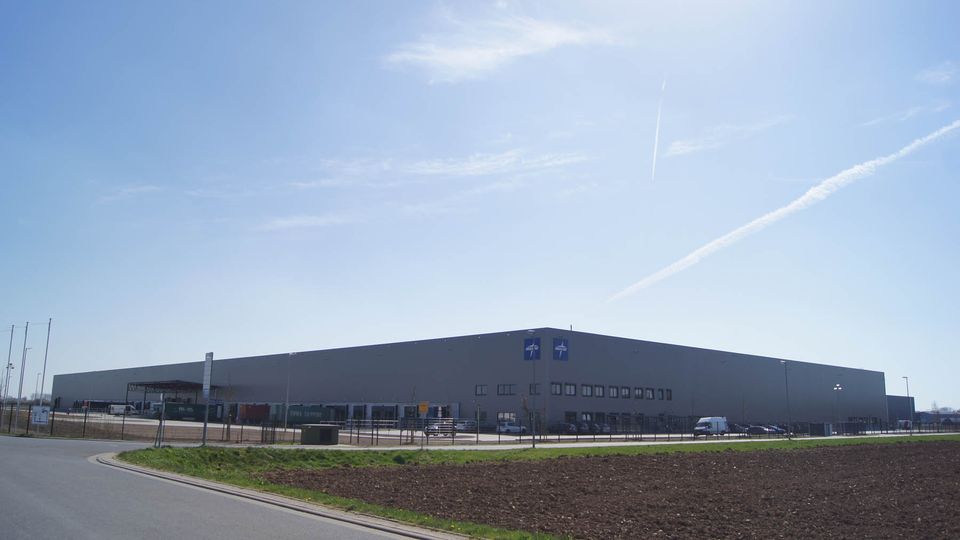

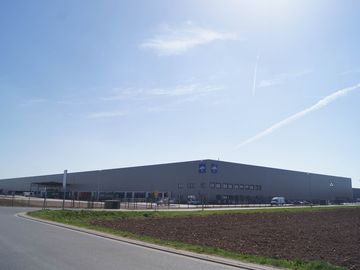

Die Medline International Germany GmbH betreibt in Kleve, Nordrhein-Westfalen, ein europäisches Distributionszentrum für Medizinprodukte. Zum Logistikkomplex gehört ein Hochregallager mit einer Grundfläche von rund 36.000 m². Die Größe der Hallen und die hohen Lagerbereiche stellten besondere Anforderungen an den Luftaustausch, die Luftströmung und die Entrauchung.
Colt entwickelte und realisierte für das Distributionszentrum ein kombiniertes Konzept aus maschineller Entlüftung, natürlicher Zuluft und Tageslichttechnik. Dabei wurden die vertikal nach oben gerichteten Luftströmungen sowie die Luftquerströmungen innerhalb des Hochregallagers berücksichtigt. Gleichzeitig musste ein definierter Austausch mit der Außenluft sichergestellt werden.
Im täglichen Betrieb versorgt das System die Hallenbereiche mit Frischluft und unterstützt die Abführung verbrauchter oder erwärmter Luft. Im Brandfall übernehmen die Komponenten zusätzliche Sicherheitsfunktionen: Maschinelle Rauchabzugsgeräte führen Rauch und Brandgase aus dem Gebäude, während automatisch zu öffnende Lamellenfenster die erforderliche Nachströmung von Außenluft ermöglichen.
Ergänzend sorgen Lichtbänder und verglaste Lamellenfenster dafür, dass natürliches Tageslicht in die großflächigen Lagerbereiche gelangt. Das Konzept verbindet damit Lüftung, Rauchabzug und Tageslichtnutzung innerhalb eines abgestimmten Gesamtsystems.
Case History
Projekt: Europäisches Distributionszentrum Medline
Ort: Kleve, Deutschland
Gebäudetyp: Logistik
Anforderungsprofil: Be- und Entlüftung, maschineller Rauch- und Wärmeabzug, natürliche Zuluft und Tageslichtnutzung
Lösung: Lufttechnisches Gesamtkonzept für den täglichen Betrieb und den Brandfall
Maschinelle Entrauchung mit 49 Typhoon-Entlüftern

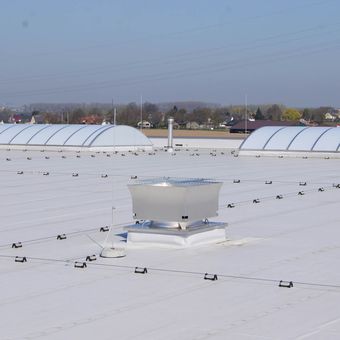

Zur Kaltentrauchung und Entlüftung der Lagerhallen installierte Colt insgesamt 49 mechanische Entlüfter des Typs Typhoon. Die kompakten Abluftventilatoren besitzen eine geringe Bauhöhe und eignen sich dadurch für die Integration in großflächige Hallendächer. Sie verbinden eine hohe Lüftungsleistung mit einem niedrigen Luftwiderstand und einer geringen Stromaufnahme.
Im Normalbetrieb dienen die Geräte der täglichen Entlüftung und tragen zum definierten Luftaustausch in den Hallen bei. Im Brandfall werden sie als Bestandteil der maschinellen Rauchabzugsanlage eingesetzt. Ein Typhoon kann dabei bis zu 5,3 m³ Rauch und Brandgase pro Sekunde aus dem Gebäude abführen.
Vier Elektroschaltschränke übernehmen die Steuerung und Regelung der Rauch- und Wärmeabzugsanlage. Sie koordinieren die angeschlossenen Komponenten sowohl während der täglichen Lüftung als auch im Notbetrieb. Dadurch lassen sich die unterschiedlichen Betriebszustände innerhalb eines gemeinsamen Steuerungskonzepts abbilden.
Bei der Auslegung wurden die im Projekt zugrunde gelegten Anforderungen der Industriebaurichtlinie von 2014 berücksichtigt. Für entsprechend große gesprinklerte Räume sieht diese bei maschineller Entrauchung eine gleichmäßige Verteilung der Rauchabzugsgeräte im oberen Raumdrittel vor. Die eingesetzten Geräte verfügen gemäß den Projektangaben über eine Zulassung nach DIN EN 12101-2.
Zuluft im Brandfall
ColtLite unterstützt Lüftung und Entrauchung

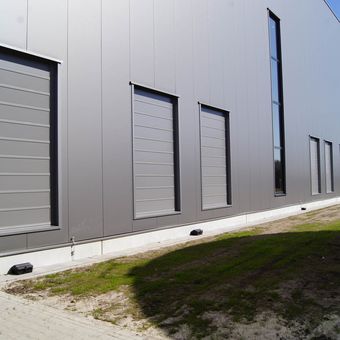

Damit eine maschinelle Rauchabzugsanlage wirksam arbeiten kann, muss ausreichend Außenluft nachströmen. Im Medline-Logistikzentrum übernehmen 34 ColtLite-Lamellenfenster diese Aufgabe. Im Brandfall öffnen sie als Zuluftflächen und gleichen die abgeführte Luft aus.
Im täglichen Betrieb dienen die vertikal in die Außenwände integrierten Lamellenfenster der natürlichen Be- und Entlüftung. Ihre transparenten Flächen lassen zugleich Tageslicht in die Hallenbereiche. Dadurch übernimmt ColtLite innerhalb der Fassade drei Funktionen: natürliche Lüftung, geregelte Zuluft für die Entrauchung und Tageslichtnutzung.
Tageslichtausleuchtung mit ColtLite und Cosmotron
Neben dem Luftaustausch war die natürliche Ausleuchtung der großflächigen Lagerhallen ein wesentlicher Bestandteil des Konzepts. Tageslicht unterstützt die Orientierung innerhalb des Gebäudes und verbessert die visuellen Bedingungen an den Arbeitsplätzen. Gleichzeitig kann es den Bedarf an künstlicher Beleuchtung während der nutzbaren Tageslichtstunden reduzieren.
Die 34 ColtLite-Lamellenfenster bringen Tageslicht über die Außenwände in die Hallen. Ergänzend installierte Colt 175 laufende Meter Cosmotron-Lichtbänder im Dachbereich. Durch diese Kombination gelangt das Licht aus unterschiedlichen Richtungen in das Gebäude und kann gleichmäßiger über die Lagerflächen verteilt werden.
Die Cosmotron-Lichtbänder bestehen aus korrosionsbeständigen Aluminium-Strangpressprofilen. Ihr modularer Aufbau ermöglicht die Anpassung von Länge und Breite an die baulichen und architektonischen Anforderungen des Logistikzentrums. Damit konnten großflächige Tageslichtelemente in die Dachkonstruktion integriert werden.
Das Projekt bei Medline zeigt, dass Lüftung, Entrauchung und Tageslichttechnik bei großen Logistikgebäuden nicht unabhängig voneinander geplant werden sollten. Erst das abgestimmte Zusammenspiel von Abluftgeräten, Zuluftöffnungen, Steuerungstechnik und transparenten Bauteilen ermöglicht klar definierte Betriebs- und Sicherheitsfunktionen. Für Medline entstand so ein lufttechnisches Gesamtsystem, das den täglichen Hallenbetrieb unterstützt und im Brandfall die kontrollierte Ableitung von Rauch und Brandgasen ermöglicht.
FAQ
Wie funktioniert das Lüftungskonzept im Medline-Hochregallager?
Das Lüftungskonzept kombiniert maschinelle Abluft mit natürlicher Zuluft. Insgesamt 49 Typhoon-Entlüfter führen verbrauchte oder erwärmte Luft aus den Hallenbereichen ab. Über 34 ColtLite-Lamellenfenster kann Außenluft in das Gebäude nachströmen. Bei der Planung wurden sowohl die vertikalen Luftströmungen innerhalb des Hochregallagers als auch die Luftquerströmungen berücksichtigt. Im täglichen Betrieb unterstützt das System den definierten Luftaustausch. Im Brandfall werden die Entlüfter und Zuluftöffnungen für die maschinelle Entrauchung genutzt.
Warum benötigt eine maschinelle Rauchabzugsanlage Zuluftöffnungen?
Werden Rauch und Brandgase maschinell aus einem Gebäude abgeführt, muss gleichzeitig Luft von außen nachströmen können. Ohne ausreichend dimensionierte Zuluftflächen kann im Gebäude ein Unterdruck entstehen, der den vorgesehenen Volumenstrom beeinträchtigt. Die ColtLite-Lamellenfenster öffnen deshalb im Brandfall und stellen die erforderliche Nachströmung bereit. Ihre Anordnung in den Außenwänden unterstützt eine kontrollierte Luftführung in Richtung der maschinellen Rauchabzugsgeräte im Dachbereich.
Welche Aufgaben übernehmen die Typhoon-Entlüfter?
Die 49 Typhoon-Entlüfter werden sowohl für die tägliche Hallenentlüftung als auch für den maschinellen Rauch- und Wärmeabzug eingesetzt. Im Normalbetrieb unterstützen sie den Luftaustausch und die Abführung belasteter oder erwärmter Hallenluft. Im Brandfall saugen sie Rauch und Brandgase aus dem Gebäude. Nach den Projektangaben erreicht ein Gerät dabei einen Volumenstrom von bis zu 5,3 m³/s. Die Steuerung der Anlage erfolgt über vier Elektroschaltschränke.
Wie wird das Tageslicht in den Lagerhallen genutzt?
Das Tageslicht gelangt über zwei unterschiedliche Bauteilgruppen in das Gebäude. Die verglasten ColtLite-Lamellenfenster bringen Licht über die Außenwände in die Hallen. Zusätzlich wurden 175 m Cosmotron-Lichtbänder in die Dachbereiche integriert. Durch die Kombination aus seitlichem und oberem Lichteinfall können die Lagerflächen gleichmäßiger ausgeleuchtet werden. Die Tageslichtelemente ergänzen damit ihre Lüftungs- und Brandschutzfunktionen um einen Beitrag zur Arbeitsplatzqualität.
