Shadoglass an der Neuen Börse Selnau

Die Neue Börse Selnau in Zürich wurde um ein zusätzliches Attikageschoss erweitert. Das Architekturbüro Weber + Hofer griff dabei die bestehende Gebäudegeometrie auf und entwickelte ein zurückgesetztes Dachgeschoss mit abgerundeter Form und vollständig verglasten Fassaden.

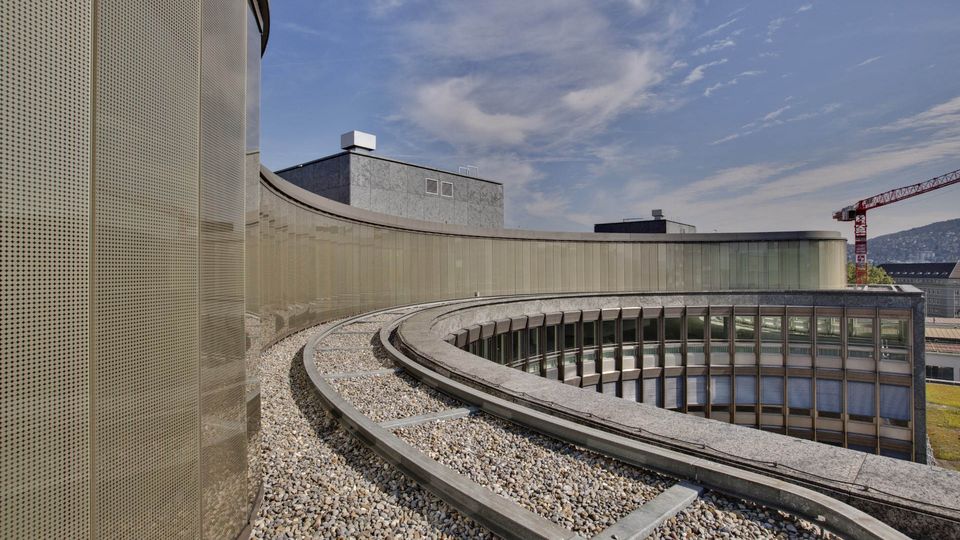

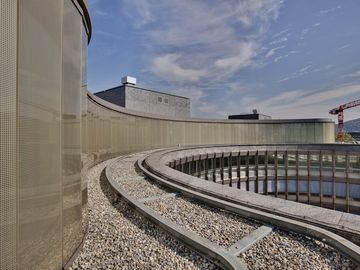

Vor dieser Glasfassade installierte Colt eine rund drei Meter hohe bewegliche Shadoglass-Anlage. Die Glaslamellen bilden eine zweite Fassadenebene und übernehmen sowohl Sonnenschutz als auch gestalterische Funktionen.

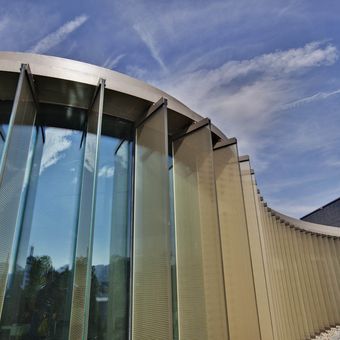

Alle Lamellen sind 2,90 Meter hoch und etwa 50 Zentimeter breit. Sie bestehen aus Verbundsicherheitsglas aus Weißglas mit einem Aufbau aus zweimal 12 Millimeter teilvorgespanntem Glas. Die Elemente liegen bündig auf Aluminiumprofilen.

Im Siebdruckverfahren erhielten die Glasflächen eine perlbeige Bedruckung. Der Bedruckungsgrad beträgt 78 Prozent, das Punktraster besitzt einen Durchmesser von 12 Millimetern. Dadurch wird direkte Sonneneinstrahlung reduziert, während weiterhin Tageslicht und Sichtbeziehungen nach außen möglich bleiben.

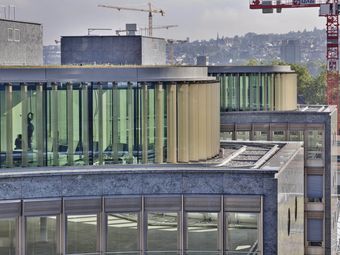

Farblich nimmt die Anlage Bezug auf die bronzefarbene Natursteinfassade der bestehenden unteren Geschosse und verbindet damit den neuen Aufbau gestalterisch mit dem Bestand.

Die Shadoglass-Elemente werden nicht einzeln, sondern in Gruppen bewegt. An geraden Fassadenabschnitten sind jeweils drei Lamellen einem Motor zugeordnet. In den gekrümmten Bereichen werden Gruppen aus vier oder fünf Lamellen gemeinsam angetrieben. Dort ist jede Lamelle radial auf das Zentrum der Fassadenkrümmung ausgerichtet.

Ausgehend von einer Grundstellung von 90 Grad zur Fassade können sich die Elemente über einen Drehbereich von bis zu 180 Grad bewegen. Die automatische Regelung verändert die Lamellenstellung in Schritten von fünf Grad entsprechend dem Sonnenstand.

Zusätzlich fließen Wetterdaten in die Steuerung ein. Luxmeter erfassen die Sonneneinstrahlung, weitere Sensoren messen Wind, Regen und Temperatur. Bei Niederschlag in Verbindung mit Frost wird die Lamellenbewegung blockiert. Gleiches gilt laut Projektbeschreibung bei Windgeschwindigkeiten von mehr als 70 km/h.

Für wechselhafte Witterungsverhältnisse kann über das Bedienfeld zusätzlich eine Zeitverzögerung aktiviert werden. Dadurch reagiert die Anlage nicht auf jede kurzfristige Veränderung unmittelbar.

Das Sonnenschutzsystem verbindet damit die geometrische Verschattung der Glasflächen mit einer automatischen Sicherheits- und Wettersteuerung. Gleichzeitig bleibt die bewegliche Lamellenanlage als sichtbares Gestaltungselement Teil des architektonischen Konzepts des Attikageschosses.
