Brandschutz | Einkaufszentrum
Sonnenschutz und Brandlüftung für das Seemaxx Einkaufszentrum
Beim Ausbau des Seemaxx Einkaufszentrums in Radolfzell realisierte Colt ein integriertes Konzept aus beweglichem Sonnenschutz sowie natürlicher und maschineller Brandlüftung. Die Kombination aus Solarfin, SolTronic III, Apollo, EuroCO und Cyclone verbindet Fassadengestaltung, Gebäudekomfort und vorbeugenden Brandschutz.
Integriertes Konzept für Sonnenschutz, Lüftung und Brandschutz
Mit dem Erweiterungsbau des Seemaxx Einkaufszentrums in Radolfzell sollte die bestehende Architektur konsequent fortgeführt und gleichzeitig die technische Gebäudeausrüstung erweitert werden. Gefordert war eine Lösung, die Sicht- und Sonnenschutz, natürliche Lüftung sowie den vorbeugenden Brandschutz in einem Gesamtkonzept vereint. Neben der funktionalen Sicherheit spielte dabei auch die harmonische Einbindung in die Architektur des Gebäudes am Bodensee eine wichtige Rolle.
Bereits beim ursprünglichen Bau des Einkaufszentrums setzte der Bauherr auf das Verschattungssystem Solarfin von Colt. Für den Erweiterungsbau wurde dieses Konzept fortgeführt und um eine regensichere Rauch- und Wärmeabzugsanlage mit Lüftungsfunktion ergänzt. Zum Einsatz kamen die Systeme Solarfin, SolTronic III, Apollo und EuroCO sowie mechanische Schubventilatoren vom Typ Cyclone.
Das Ergebnis ist eine Gebäudeausrüstung, die den täglichen Komfort verbessert und gleichzeitig die Voraussetzungen für eine sichere Entrauchung im Brandfall schafft.
Case History
Projekt: Seemaxx Einkaufszentrum
Ort: Radolfzell, Deutschland
Gebäudetyp: Einkaufszentrum
Anforderungsprofil: Brandschutz, Natürliche Lüftung, Regensichere Brandlüftung, Sonnenschutz, Sichtschutz
Lösung: Kombination aus beweglichem Fassadensonnenschutz sowie natürlicher und maschineller Brandlüftung mit zentraler Steuerung.
Beweglicher Sonnenschutz als Teil der Fassadengestaltung

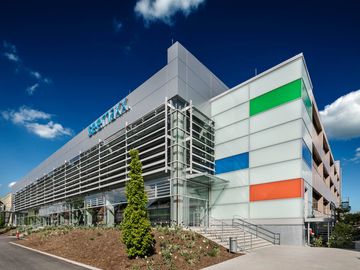

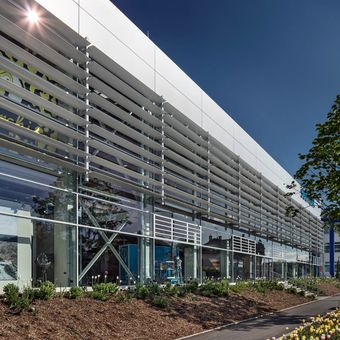

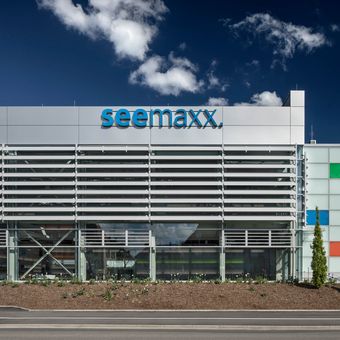

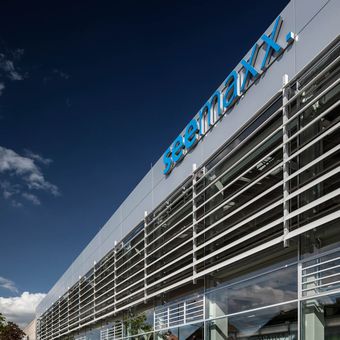

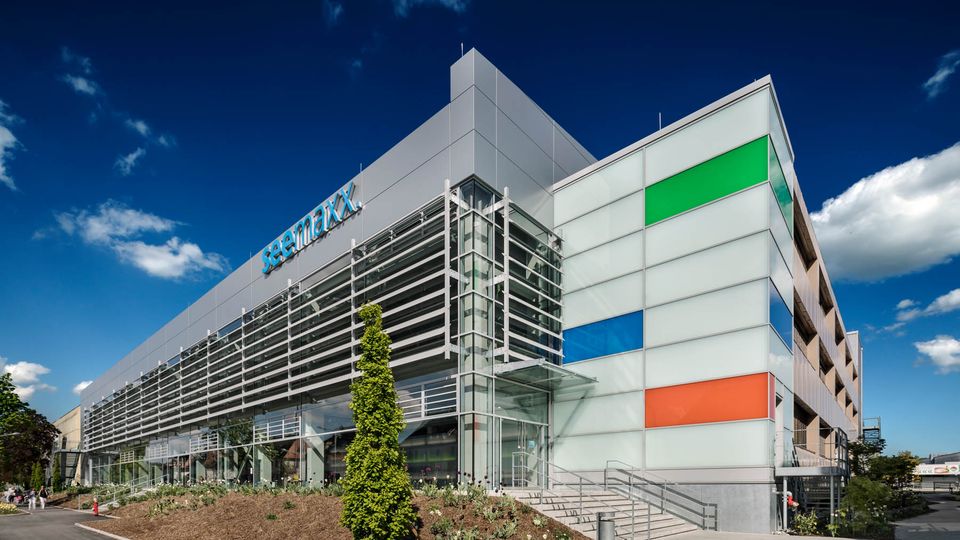

Für den Erweiterungsbau installierte Colt rund 350 Quadratmeter Fassadenverschattung mit Solarfin-Großlamellen. Die beweglichen Aluminiumlamellen schützen die Verkaufsflächen vor direkter Sonneneinstrahlung und reduzieren gleichzeitig unerwünschte Einblicke. Durch ihre horizontale Anordnung fügen sie sich in die Fassadengestaltung ein und schaffen eine einheitliche Optik zwischen Bestandsgebäude und Neubau.
An der Westseite wurden zwölf Felder mit jeweils neun Lamellen montiert, an der Südseite ein weiteres Feld mit neun Lamellen. Die Lamellen bestehen aus stranggepresstem Aluminium mit ellipsenförmigem Profil und wurden pulverbeschichtet in RAL 9006 ausgeführt.
Für die dauerhafte Funktion unter wechselnden Witterungsbedingungen kommen korrosionsbeständige Materialien wie Edelstahlbefestigungen und Aluminiumprofile aus AlMgSi 0,5 zum Einsatz. Die Konstruktion ist auf den dauerhaften Einsatz im Außenbereich ausgelegt und gewährleistet die erforderliche Stabilität auch bei Wind- und Wettereinflüssen.
Fassadenlösung
Bewegliche Großlamellen für Sonnen- und Sichtschutz
Die Solarfin-Großlamellen wurden speziell für die West- und Südfassade des Erweiterungsbaus installiert. Durch ihre bewegliche Konstruktion lassen sich Sonneneinstrahlung und Tageslicht gezielt steuern.
Die hochwertige Aluminiumkonstruktion mit pulverbeschichteter Oberfläche sorgt gleichzeitig für eine langlebige und architektonisch einheitliche Fassadengestaltung.
Automatische Steuerung nach Sonnenstand und Wetter
Die Steuerung des Sonnenschutzes übernimmt das System SolTronic III. Grundlage der Regelung ist die astronomische Berechnung der Sonnenbahn. Abhängig von Datum, Uhrzeit und Gebäudestandort ermittelt das System die aktuelle Sonnenposition und passt den Neigungswinkel der Lamellen automatisch an.
Zusätzlich verarbeitet SolTronic III Informationen verschiedener Wettersensoren. Dadurch kann die Anlage auch auf Regen, Sturm oder Frost reagieren. Eine Helligkeitssensorik unterscheidet zwischen direkter und diffuser Sonneneinstrahlung und unterstützt eine bedarfsgerechte Verschattung.
Neben der automatischen Regelung ermöglicht das System eine manuelle Verstellung der Lamellen in Ein-Grad-Schritten. Ergänzt wird die Steuerung durch Kalender- und Zeitprogramme, Diagnosefunktionen sowie die Möglichkeit der Fernwartung. Darüber hinaus ist SolTronic III mit der Rauch- und Wärmeabzugsanlage vernetzt und übernimmt damit auch Aufgaben innerhalb des Sicherheitskonzeptes des Gebäudes.
Gebäudeautomation
Intelligente Steuerung für Verschattung und Sicherheit
Die SolTronic III steuert die Fassadenlamellen automatisch anhand der Sonnenposition sowie der aktuellen Wetterdaten. Zusätzlich können Nutzer die Lamellen individuell anpassen.
Die Vernetzung mit der Rauch- und Wärmeabzugsanlage verbindet Gebäudeautomation und Brandschutz innerhalb eines gemeinsamen Steuerungskonzepts.
Regensichere Brandlüftung für sichere Verkaufsflächen

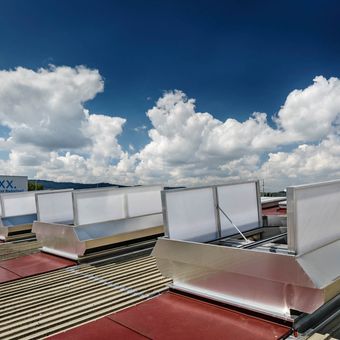

Für die Entrauchung des Einkaufszentrums entwickelte Colt ein kombiniertes natürliches und maschinelles Brandlüftungskonzept. Insgesamt 55 Apollo-Haubenlüfter übernehmen den natürlichen Rauchabzug auf den Dachflächen der beiden Brandabschnitte. Davon kommen 33 Apollo Mono sowie 22 Apollo ATI zum Einsatz. Die ATI-Ausführung ermöglicht zusätzlich eine regensichere Lüftung auch bei ungünstigen Witterungsbedingungen.
Ergänzt wird das System durch Lamellenlüfter vom Typ EuroCO zur Entrauchung der Treppenräume sowie neun nach EN 12101-3 zertifizierte Schubventilatoren vom Typ Cyclone. Diese erzeugen im Brandfall gerichtete Luftströmungen und führen Rauchgase kontrolliert zu den vorgesehenen Abluftpunkten. Die Aktivierung erfolgt automatisch über die Brandmeldeanlage oder alternativ über Handtaster. Acht pneumatische Schaltschränke übernehmen die Steuerung der gesamten Brandlüftungsanlage.
Durch das abgestimmte Zusammenspiel aller Komponenten erfüllt das System sowohl die Anforderungen an den täglichen Gebäudebetrieb als auch an eine zuverlässige Rauchableitung im Brandfall.
Brandschutz
Natürliche und maschinelle Entrauchung im Zusammenspiel
Apollo-Haubenlüfter, EuroCO-Lamellenlüfter und Cyclone-Schubventilatoren übernehmen gemeinsam die Rauchableitung im Brandfall. Die Systeme werden automatisch über die Brandmeldeanlage aktiviert und zentral gesteuert.
Die Kombination aus natürlicher und maschineller Brandlüftung unterstützt eine kontrollierte Entrauchung der Verkaufsflächen und Treppenräume.
Bilder: Andreas Keller
FAQ
Warum wurde Solarfin für das Seemaxx Einkaufszentrum eingesetzt?
Solarfin übernimmt den Sonnen- und Sichtschutz der Fassaden und reduziert die direkte Sonneneinstrahlung auf die Verkaufsflächen. Gleichzeitig fügt sich das bewegliche Lamellensystem in die Architektur des Gebäudes ein und sorgt für eine einheitliche Fassadengestaltung.
Wie funktioniert die Brandlüftung im Einkaufszentrum?
Die Entrauchung erfolgt durch Apollo-Haubenlüfter, EuroCO-Lamellenlüfter und Cyclone-Schubventilatoren. Die Systeme werden automatisch über die Brandmeldeanlage oder manuell über Handtaster aktiviert und sorgen für die kontrollierte Ableitung von Rauch und Brandgasen.
Welche Vorteile bietet die regensichere Brandlüftung?
Die eingesetzten Apollo ATI-Haubenlüfter ermöglichen neben dem Rauchabzug auch eine regensichere Lüftung. Dadurch kann die Lüftungsfunktion selbst bei ungünstigen Wetterbedingungen genutzt werden.
